製品概要

スマートハイパーロードナットとは、『ばね緊縮式ゆるみ止めナット』であり、ナットの中にばねが組み込まれている構造で、振動外力によりボルトナットが緩み回転する前に『ばねの緊縮』にて緩みを防ぐ画期的な緩み止めナットです。
取り付けされた状態では緩みませんが、いざ取り外しをする際には『ばねの緊縮』が緩和され、一般治具でも容易に外せる機能を持つ施工性にも優れた緩み止めナットです。

１）ゆるみ止め性能の高さ
・ 強い振動外力に対して非常に効果的にゆるみを防止
・ 締付トルクがゼロでも、しっかりとしたゆるみ止め性能を発揮
２）優れた施工性
・ 繰り返し使用可能で、ゆるみ止め性能が低下することはありません
・ 特殊な工具は不要で、誰でも簡単に使用でき、施工がスムーズ
３） 高い品質と実績
・ ロット管理 （振動試験もロット毎に実施）
・ 多くの使用実績があり、施工性に対する高い評価を受けています

基本情報

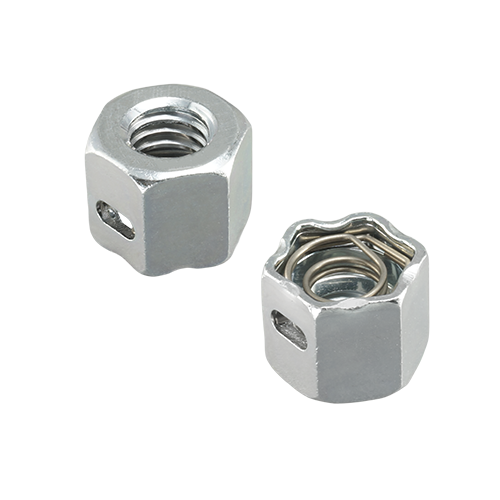

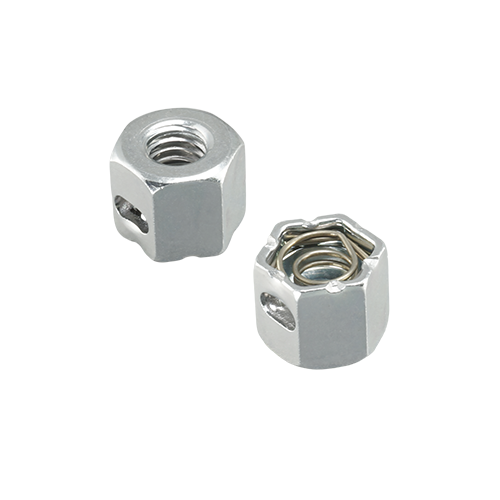

当社在庫サイズ：３分用・４分用の２種類（三価クロメート品）

その他のサイズ【メーカー直送】

M6～M48（六角ボルト用）

・M6はステンレスのみ
・M24～M48は受注生産

その他の表面処理・材質【メーカー直送】

・溶融亜鉛めっき／SS400相当
・ステンレス生地／SUS304相当
・ジオメット／SUS304相当

＊組込スプリングは全てステンレス（JIS G 4314　SUS304-WPB）

使用例

トンネル、橋、競技場などでM10やM20の溶融亜鉛めっき（どぶめっき）などが使用されています。
こちらでは3分・4分の当社製品に関連した使用例をご紹介します。

①ハンガーの下部ナット（ハンガーの脱落防止）

②吊元アングルの上部ナット（吊りボルトの脱落防止）

ゆるみ止め性能

NAS3350（National Aerospace Standard 米国宇宙航空規格）の規格に準拠した衝撃型振動試験機を用いた試験において、スマートハイパーロードナットのゆるみ止め性能は証明されています。（ロット毎に製造メーカーで振動試験を実施）
