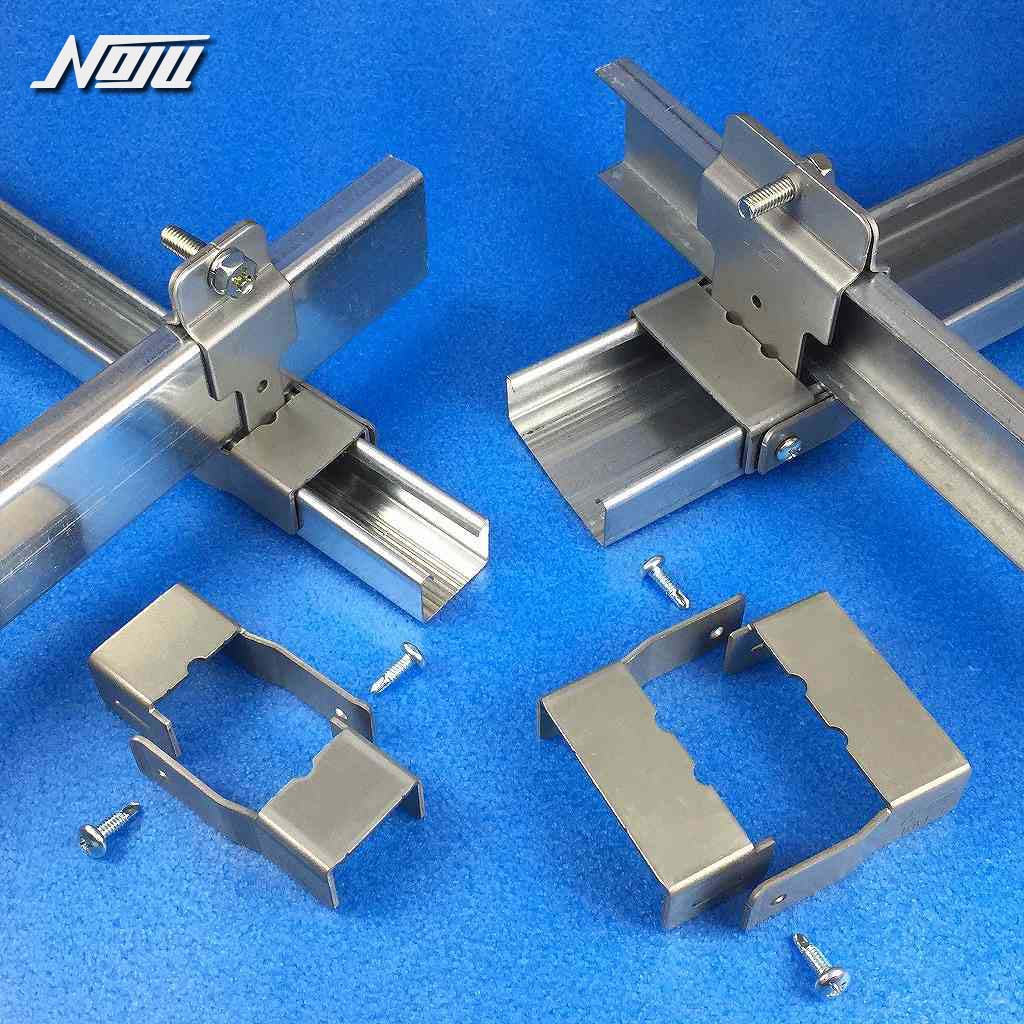

ハグロック

耐震補強金具耐震脱落対策金属パネル天井高耐食めっき C形鋼 (LG) チャンネル Mバー動画 3Dモデル

用途

耐風圧クリップ等の水平野縁方向の耐力向上

特徴

・金具を抱き合わせ（ハグ）して固定（ロック）
・耐風圧クリップ押上式にも使用可能

基本情報・強度

基本情報

品番	タイプ	野縁受け	野縁	ケース数量	同梱ビス	DL 組図	DL 試験
2410	S用	C-38（CC-19/25）・C-40	S野縁（CS-19/25）	200組（2個で1組）	400本（200組分）	〇	×
2420	W用	C-38（CC-19/25）・C-40	W野縁（CW-19/25）	100組（2個で1組）	200本（100組分）	〇	×
10220	十字止金具 60×30用	C-60x30x10	C-60x30x10	50組（2個で1組）	無し	〇	×
受注 10210	十字止金具 40×20用	C-40x20x10	C-40x20x10	– 受注生産品	無し	〇	×

C-38：C-38×12、C-40：C-40×20
C形鋼：LGエルジー/ライトゲージ

材質・板厚

品番	タイプ	材質	板厚	同梱ビス
2410	S用	高耐食めっき鋼板	1.6mm	M.PJ413（4×13）スチール・ユニクロめっき
2420	W用		1.6mm	M.PJ413（4×13）スチール・ユニクロめっき
10220	十字止金具 60×30用		2.0mm	無し
受注 10210	十字止金具 40×20用		2.0mm	無し

高耐食めっき鋼板：溶融Zn-Al-Mg合金めっき鋼板
M.PJ413：(株)ヤマヒロ製ミニジャック4×13ナベ

強度

詳細は、以下【各種資料】のデジタルカタログをご確認ください。

使用方法

動画

3Dモデル

【3Dモデルの移動方法】
・PC：shift+ドラッグ(左クリック) or ホイール
・スマホ：指2本
【注意事項】
3Dモデルの取り付け状態は、特定の現場を表現するものではありません。

十字止金具用
１組につきビス６本で固定（野縁に４本、野縁受けに２本）
＊ビスは同梱しておりません
【取付手順は動画を参照】

Sバー用／Wバー用（耐風圧クリップ等）十字止金具用
１組につきビス２本で金具と野縁を固定（同梱ビス使用）
＊更にクリップと野縁受けをビス１本で固定（このビスは同梱しておりません）
【取付手順は以下を参照】

取付手順（耐風圧クリップ押上式+ハグロックW用の取付例）


(1)野縁にハグロックを被せる		(2)野縁に沿わせてクリップを挟み込む		(3)クリップに金具を押し当てながら同梱ビスで固定
