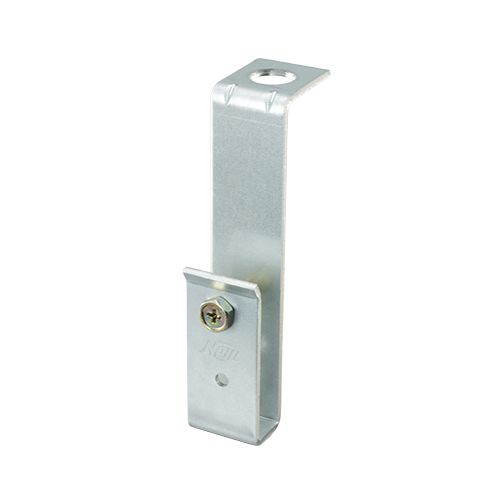

2.3ビス付ハンガー

新商品ハンガー耐風圧耐震脱落対策 4分ボルトチャンネル

用途

吊りボルトから野縁受けを支持する

特徴

・ハンガーの高さH=110mm
・板厚2.3mmで圧縮許容値100kgf

品番	タイプ	野縁受け（C-38）	吊りボルト	付属部品	ケース数量	DL 組図	DL 試験
15215	3分用	CC-19/25	3分	ノンタップボルト M6x22	100個	○	×
16215	4分用	CC-19/25	4分	ノンタップボルト M6x22	100個	○	×

＊4分用：穴サイズの違いのみ

付属部品品番	付属部品品名
51516	ノンタップボルトM6x22

材質：溶融亜鉛めっき鋼板
板厚：2.3mm
付属部品：ノンタップボルトM6x22（スチール・クロメートめっき）

品番	タイプ	野縁受け	鉛直方向引張許容静荷重(kgf)	鉛直方向圧縮許容静荷重(kgf)
15215 16215	3分用 4分用	CC-19	180	100
15215 16215	3分用 4分用	CC-25	180	110
